Kompendium wiedzy o pompach ciepła

Wstęp

Pompy ciepła są obecnie jednym z najpopularniejszych źródeł ogrzewania budynków. Wykorzystują energię zgromadzoną w otoczeniu – powietrzu, gruncie lub wodzie – i przekazują ją do instalacji grzewczej budynku. W przeciwieństwie do kotła, który wytwarza ciepło przez spalanie, pompa ciepła transportuje energię z otoczenia do wnętrza budynku. Do tego procesu potrzebuje energii elektrycznej, ale jej ilość jest znacznie mniejsza niż ilość uzyskanego ciepła, co przekłada się na wysoką efektywność energetyczną i niższe koszty ogrzewania.

Niniejsze kompendium przedstawia najważniejsze informacje dotyczące rodzajów pomp ciepła, ich parametrów oraz zasad prawidłowego doboru.

1.    Rodzaje pomp ciepła ze względu na źródło energii: powietrzna a gruntowa

Jednym z podstawowych kryteriów podziału pomp ciepła jest źródło energii, z którego urządzenie pobiera ciepło. W budynkach jednorodzinnych najczęściej stosowane są dwa rodzaje pomp ciepła: powietrzne i gruntowe. Oba rozwiązania pozwalają efektywnie ogrzewać budynek i przygotowywać ciepła wodę użytkową, jednak różnią się sposobem pozyskiwania energii, kosztami inwestycji oraz warunkami montażu.

1.1    Pompa ciepła powietrzna

Pompa ciepła powietrzna pobiera energię cieplną z powietrza atmosferycznego i przekazuje ją do instalacji grzewczej budynku. Jest obecnie najczęściej wybieranym rodzajem pompy ciepła w nowych i modernizowanych budynkach.

Zalety pompy powietrznej

• niższy koszt inwestycji – nawet kilkadziesiąt tysięcy złotych mniej niż w przypadku gruntowej;
• szybszy i prostszy montaż – nie wymaga odwiertów ani układania kolektorów w gruncie;
• brak wymagań co do działki – można ją zamontować praktycznie na każdej działce;
• popularność i łatwy dostęp – szeroki wybór urządzeń i instalatorów na rynku.

Ograniczenia pompy powietrznej

• spadek efektywności przy niskich temperaturach – gdy na zewnątrz jest -15°C lub -20°C, urządzenie traci wydajność i zużywa więcej prądu;
• krótsza żywotność – szacowana na 15-20 lat;
• większe zużycie komponentów - narażenie na mróz, wilgoć i zmienne warunki atmosferyczne przyspiesza zużycie.

1.2    Pompa ciepła gruntowa

Pompa ciepła gruntowa wykorzystuje energię zgromadzoną w gruncie. Ciepło pobierane jest za pomocą kolektora poziomego lub sond pionowych umieszczonych w odwiertach.

Kolektor poziomy – układ rur zakopanych na stosunkowo niewielkiej głębokości. Wymaga dużej powierzchni działki, ale jest tańszy w wykonaniu.

Sondy pionowe – rury umieszczone w głębokich odwiertach. Zajmują niewiele miejsca na działce, jednak ich wykonanie wiąże się z wyższymi kosztami.

Zalety pompy gruntowej

• bardzo wysoka stabilność pracy – niezależnie od pory roku temperatura gruntu wynosi 5-10°C, co zapewnia stałą efektywność;
• długa żywotność – szacowana na 25-30 lat;
• niższe koszty eksploatacji w długim okresie – dzięki stabilnej wydajności;
• mniejsze zużycie komponentów – stabilne warunki temperaturowe ograniczają ryzyko awarii.

Wady pompy gruntowej

• wyższy koszt inwestycji - wymaga odwiertów pionowych lub układania kolektora poziomego, co wiąże się z użyciem specjalistycznego sprzętu;
• duże wymagania dotyczące działki;
• wyższe koszty instalacji;
• dłuższy i bardziej skomplikowany montaż
• nie na każdej działce jest możliwa

1.3    Porównanie pomp gruntowych i powietrznych

Porównanie pomp gruntowych i powietrznych
Cecha	Pompa powietrzna	Pompa gruntowa
Koszt inwestycji	Niższy	Wyższy
Koszt eksploatacji	Niski	Bardzo niski
Wymagane prace ziemne	Nie	Tak
Wymagana powierzchnia działki	Niewielka	Często większa
Stabilność pracy zimą	Dobra	Bardzo wysoka
Czas montażu	Krótszy	Dłuższy
Popularność	Bardzo wysoka	Mniejsza



1.4    Kiedy warto wybrać pompę powietrzną?



Pompa powietrzna będzie dobrym rozwiązaniem, gdy:



·         zależy nam na niższych kosztach inwestycyjnych i łatwiejszym montażu;



·         działka ma ograniczoną powierzchnię;



·         chcemy szybko zrealizować inwestycję.



1.5    Kiedy warto wybrać pompę gruntową?



Pompa gruntowa może być korzystnym rozwiązaniem, gdy:



·         priorytetem jest maksymalna efektywność energetyczna;



·         dysponujemy odpowiednim budżetem inwestycyjnym;



·         chcemy długiej żywotności instalacji;



·         warunki działki umożliwiają wykonanie wykopów lub odwiertów.



1.6    Warto wiedzieć



Wiele osób zakłada, że pompa gruntowa jest zawsze lepsza od powietrznej. W praktyce oba rozwiązania mogą zapewniać bardzo niskie koszty ogrzewania i wysoki komfort użytkowania. W nowoczesnych, dobrze ocieplonych budynkach pompy powietrzne często osiągają bardzo dobre wyniki eksploatacyjne przy znacznie niższych kosztach inwestycyjnych.



Najważniejsze jest prawidłowe dopasowanie rodzaju pompy ciepła do warunków technicznych budynku, możliwości działki oraz oczekiwań inwestora.



2.    Rodzaje pomp ciepła ze względu na budowę: monoblok a split



Wśród powietrznych pomp ciepła wyróżnia się dwa podstawowe rozwiązania konstrukcyjne: monoblok oraz split. Choć zasada ich działania jest podobna, różnią się konstrukcją, sposobem montażu oraz wymaganiami technicznymi.



2.1    Pompa ciepła monoblok



Pompa ciepła typu monoblok to urządzenie, w którym wszystkie najważniejsze elementy układu chłodniczego, takie jak sprężarka, parownik czy skraplacz, znajdują się w jednej obudowie, montowanej na zewnątrz budynku. Do wnętrza domu doprowadzana jest jedynie instalacja wodna oraz przewody sterujące.



Zalety pompy monoblok



·         prostszy i szybszy montaż;



·         fabrycznie szczelny układ chłodniczy;



·         mniejsze ryzyko błędów instalacyjnych;



·         nie zajmuje miejsca wewnątrz budynku.



Ograniczenia pompy monoblok



·         konieczność odpowiedniego zabezpieczenia instalacji przed zamarznięciem;



·         zwykle wyższa cena samego urządzenia



2.2    Pompa ciepła split



Pompa ciepła typu split składa się z dwóch jednostek: zewnętrznej oraz wewnętrznej. Elementy układu są rozdzielone pomiędzy obie części, które połączone są przewodami z czynnikiem chłodniczym. Jednostka zewnętrzna odpowiada za pobieranie energii z powietrza, natomiast jednostka wewnętrzna przekazuje ciepło do instalacji grzewczej budynku.



Zalety pompy split



·         mniejsze ryzyko zamarznięcia instalacji;



·         często niższy koszt zakupu urządzenia.



Ograniczenia pompy split



·         bardziej skomplikowany montaż;



·         konieczność wykonania połączeń chłodniczych;



·         montaż wymaga instalatora posiadającego odpowiednie uprawnienia do pracy z czynnikami chłodniczymi.



2.3    Porównanie pomp monoblok i split



Porównanie pomp monoblok i split
Cecha	Monoblok	Split
Liczba jednostek	Jedna	Dwie
Montaż	Prostszy	Bardziej złożony
Połączenia chłodnicze	Nie	Tak
Ryzyko zamarznięcia instalacji wodnej	Większe	Mniejsze
Koszt urządzenia	Zazwyczaj wyższe	Zazwyczaj niższe
Wymaga uprawnień chłodniczych przy montażu	Nie	Tak



2.4    Które rozwiązanie wybrać?

Pod względem komfortu użytkowania, funkcjonalności i efektywności energetycznej oba rozwiązania mogą osiągać bardzo podobne rezultaty. Wybór pomiędzy pompą monoblok a split zależy przede wszystkim od warunków technicznych budynku, preferencji inwestora oraz doświadczenia firmy instalacyjnej. W praktyce znacznie większe znaczenie niż sam typ urządzenia ma prawidłowy dobór mocy oraz profesjonalny montaż całej instalacji.

3.    Współczynniki efektywności COP i SCOP

Aby w pełni zrozumieć, dlaczego pompy ciepła są tak wydajne, należy poznać podstawowe współczynniki efektywności. Opisują one prostą zależność między energią włożoną (elektryczną) a uzyskaną (cieplną lub chłodniczą). Ich znajomość pozwala świadomie porównywać różne urządzenia i modele.

3.1    COP – współczynnik wydajności grzewczej

Najczęściej spotykanym parametrem opisującym efektywność pompy ciepła jest współczynnik COP (Coefficient of Performance). Określa on stosunek ilości ciepła oddanego do instalacji grzewczej do ilości energii elektrycznej zużytej przez urządzenie.

Jeżeli pompa ciepła ma COP równy 4, oznacza to, że z każdej 1 kWh energii elektrycznej wytwarza 4 kWh energii cieplnej. Innymi słowy, aż 75% energii pochodzi ze środowiska naturalnego, a jedynie 25% z sieci elektrycznej.

Warto jednak pamiętać, że COP nie jest wartością stałą. Podawany jest zawsze dla określonych warunków pracy, takich jak temperatura powietrza zewnętrznego czy temperatura wody w instalacji grzewczej. W praktyce oznacza to, że w różnych momentach sezonu grzewczego wartość ta będzie się zmieniać.

Porównując współczynniki COP różnych pomp ciepła, należy zwrócić uwagę na warunki, dla których został on wyznaczony. Wyższa wartość COP nie zawsze oznacza lepsze urządzenie – niektórzy producenci podają ten parametr dla korzystniejszych temperatur pracy, co wpływa na uzyskany wynik. Dlatego COP powinno się porównywać wyłącznie dla tych samych warunków pomiaru.

3.2    SCOP – sezonowy współczynnik efektywności

Znacznie bardziej miarodajnym wskaźnikiem jest SCOP (Seasonal Coefficient of Performance). Uwzględnia on zmienność temperatur oraz tryb pracy urządzenia w dłuższym okresie.

SCOP pokazuje, ile średnio energii cieplnej pompa dostarcza w stosunku do zużytej energii elektrycznej w całym sezonie grzewczym. Jeżeli jego wartość wynosi na przykład 3,5, oznacza to, że z 1 kWh energii elektrycznej uzyskujemy średnio 3,5 kWh ciepła w skali sezonu.

To właśnie SCOP najlepiej oddaje rzeczywistą opłacalność inwestycji i powinien być jednym z kluczowych parametrów branych pod uwagę przy wyborze urządzenia.

3.3    EER SEER – efektywność chłodzenia

Pompy ciepła mogą również pracować w trybie chłodzenia, dlatego stosuje się także współczynniki EER oraz SEER. Pierwszy z nich określa efektywność chłodzenia w konkretnych, ustalonych warunkach, natomiast drugi uwzględnia cały sezon chłodniczy.

Ich znaczenie jest analogiczne do COP i SCOP, ale odnosi się do procesu odbierania ciepła z budynku, a nie jego dostarczania.

3.4    Co wpływa na efektywność pompy ciepła ?

Efektywność pompy ciepła nie jest jednak wartością stałą i zależy od wielu czynników. Jednym z najważniejszych jest temperatura dolnego źródła, czyli środowiska, z którego pobierane jest ciepło. Im wyższa jest jego temperatura, tym łatwiejsza i bardziej efektywna praca urządzenia.

Z tego powodu pompy gruntowe, korzystające z relatywnie stabilnej temperatury gruntu, pracują bardziej równomiernie niż pompy powietrzne, które zimą muszą radzić sobie z niskimi temperaturami zewnętrznymi.

Równie istotna jest temperatura instalacji grzewczej w budynku (tzw. górne źródło). Systemy niskotemperaturowe, takie jak ogrzewanie podłogowe, pozwalają osiągnąć wyższe wartości współczynników efektywności, ponieważ wymagają niższej temperatury zasilania.

W przypadku tradycyjnych grzejników, które potrzebują wyższych temperatur, efektywność pompy ciepła spada. Znaczenie ma także jakość całej instalacji oraz jej prawidłowe zaprojektowanie. Niewłaściwie dobrana moc urządzenia, brak odpowiedniego sterowania czy błędy wykonawcze mogą znacząco obniżyć rzeczywistą sprawność systemu.

4.    Moc pompy ciepła

Prawidłowy dobór mocy pompy ciepła jest jednym z najważniejszych elementów wpływających na komfort użytkowania oraz koszty eksploatacji systemu grzewczego. Zbyt mała moc może skutkować niedogrzaniem budynku i częstym uruchamianiem grzałki elektrycznej, natomiast zbyt duża prowadzi do nieefektywnej pracy urządzenia i niepotrzebnie zwiększa koszt inwestycji.

Moc pompy ciepła dobiera się przede wszystkim do strat ciepła budynku, a nie do jego powierzchni. Straty te wyrażane są w kilowatach (kW) i określają, ile ciepła ucieka przez ściany, dach, okna i wentylację w najchłodniejszym okresie zimy.

Przy obliczeniach uwzględnia się tzw. obliczeniową temperaturę zewnętrzną, która w zależności od strefy klimatycznej (I-V) wynosi od -16°C do -24°C. Gmina Malanów położona jest w II strefie klimatycznej, gdzie przyjmuje się wartość -18°C.

4.1    Skąd wziąć informacje o zapotrzebowaniu budynku na ciepło?

• projekt budynku;
• audyt energetyczny;
• obliczenia wykonane przez projektanta lub instalatora.

Można również posłużyć się metodą uproszczoną:

• nowy dom energooszczędny: około 30-50 W/m2;
• standardowy budynek z lat 90.: około 70-100 W/m2;
• stary nieocieplony budynek: nawet 120-150 W/m2.

Są to jednak jedynie wartości orientacyjne.

4.2    Nie tylko ogrzewanie domu – także ciepła woda użytkowa

Pompa ciepła najczęściej odpowiada również za przygotowanie ciepłej wody użytkowej. Dlatego przy doborze mocy trzeba uwzględnić także liczbę mieszkańców oraz przewidywane zużycie wody.

4.3    Rola temperatury zasilania

Pompy ciepła najlepiej pracują przy niskiej temperaturze instalacji grzewczej. Im niższa temperatura wody potrzebna do ogrzania domu, tym wyższa efektywność urządzenia.

Dlatego pompy najlepiej współpracują z:

• ogrzewaniem podłogowym;
• ogrzewaniem ściennym;
• nowoczesnymi grzejnikami niskotemperaturowymi.

Przykładowo:

• ogrzewanie podłogowe pracuje zwykle przy temperaturze zasilania 30-35°C;
• tradycyjne grzejniki mogą wymagać temperatury 50-60°C.

Warto pamiętać, że zapotrzebowanie budynku na ciepło pozostaje takie samo niezależnie od rodzaju instalacji grzewczej. Jednak przy niższej temperaturze zasilania pompa ciepła pracuje wydajniej i osiąga wyższą moc grzewczą.

4.4    Jaką rolę pełni grzałka elektryczna?

Większość pomp ciepła posiada wbudowaną grzałkę elektryczną. Jej zadaniem jest wspomaganie pracy urządzenia podczas bardzo niskich temperatur, zwiększonego zapotrzebowania na ciepło lub w sytuacjach awaryjnych.

Prawidłowo dobrana pompa ciepła powinna pokrywać samodzielnie większość zapotrzebowania budynku na ogrzewanie, natomiast grzałka pełni jedynie funkcję pomocniczą.

Częsta i długotrwała praca grzałki powoduje wzrost rachunków za prąd, ponieważ ogrzewanie elektryczne jest mniej efektywne niż praca samej pompy ciepła.

4.5    Czy warto zamontować większą pompę „na zapas”?

Wiele osób uważa, że lepiej wybrać pompę ciepła o większej mocy, aby mieć zapas na bardzo mroźne dni. W praktyce zbyt duża pompa często powoduje więcej problemów niż korzyści.

Zbyt mocne urządzenie:

• jest droższe w zakupie;
• może zużywać więcej energii;
• częściej się włącza i wyłącza, co skraca żywotność urządzenia;
• może powodować mniej stabilną temperaturę w domu.

Dlatego moc pompy ciepła powinna być dobrana do rzeczywistych potrzeb budynku.

Jak zatem uniknąć tych problemów? Kluczem jest prawidłowy dobór mocy, który powinien uwzględniać następujące czynniki:

• straty ciepła budynku;
• rodzaj instalacji grzewczej;
• przygotowanie ciepłej wody użytkowej;
• udział grzałki elektrycznej podczas najniższych temperatur.

Najlepszym rozwiązaniem jest wykonanie dokładnych obliczeń zapotrzebowania budynku na ciepło. Dzięki temu pompa ciepła będzie pracowała oszczędnie, efektywnie i zapewni komfort przez wiele lat.

Podsumowanie

Pompa ciepła jest nowoczesnym i efektywnym źródłem ogrzewania, które wykorzystuje energię zgromadzoną w otoczeniu do zapewnienia komfortu cieplnego w budynku. Dzięki wysokiej sprawności może znacząco ograniczyć zużycie energii oraz koszty ogrzewania, szczególnie w dobrze ocieplonych budynkach.

Wybór odpowiedniego rozwiązania powinien być poprzedzony analizą warunków technicznych budynku oraz potrzeb jego użytkowników. Nie istnieje jeden typ pompy ciepła, który będzie najlepszy w każdej sytuacji. Zarówno pompy powietrzne, jak i gruntowe mają swoje zalety, podobnie jak konstrukcje monoblok i split.

Wstępne określenie zapotrzebowania budynku na ciepło oraz dobór mocy pompy ciepła można wykonać za pomocą licznych kalkulatorów dostępnych w internecie. Należy jednak pamiętać, że uzyskane wyniki mają charakter orientacyjny. Ostateczny wybór urządzenia powinien zostać przeprowadzony przez dostawcę lub projektanta na podstawie parametrów konkretnego budynku, jego izolacji, instalacji grzewczej oraz indywidualnych potrzeb użytkowników.

Kluczowe znaczenie dla późniejszej efektywności systemu mają:

•  prawidłowy dobór rodzaju pompy ciepła;
• właściwe określenie wymaganej mocy urządzenia;
• odpowiednio zaprojektowana instalacja grzewcza;
• profesjonalny montaż i regulacja systemu.

Przed podjęciem decyzji warto zwrócić uwagę nie tylko na cenę urządzenia, ale również na jego parametry efektywności, takie jak SCOP, oraz na doświadczenie firmy instalacyjnej.

Dobrze dobrana i prawidłowo zamontowana pompa ciepła może zapewniać komfortowe ogrzewanie budynku przez wiele lat, jednocześnie przyczyniając się do ograniczenia emisji zanieczyszczeń i poprawy jakości powietrza.

Gminny Doradca Klimatyczny

MK

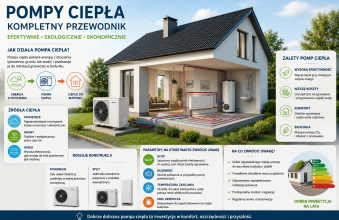

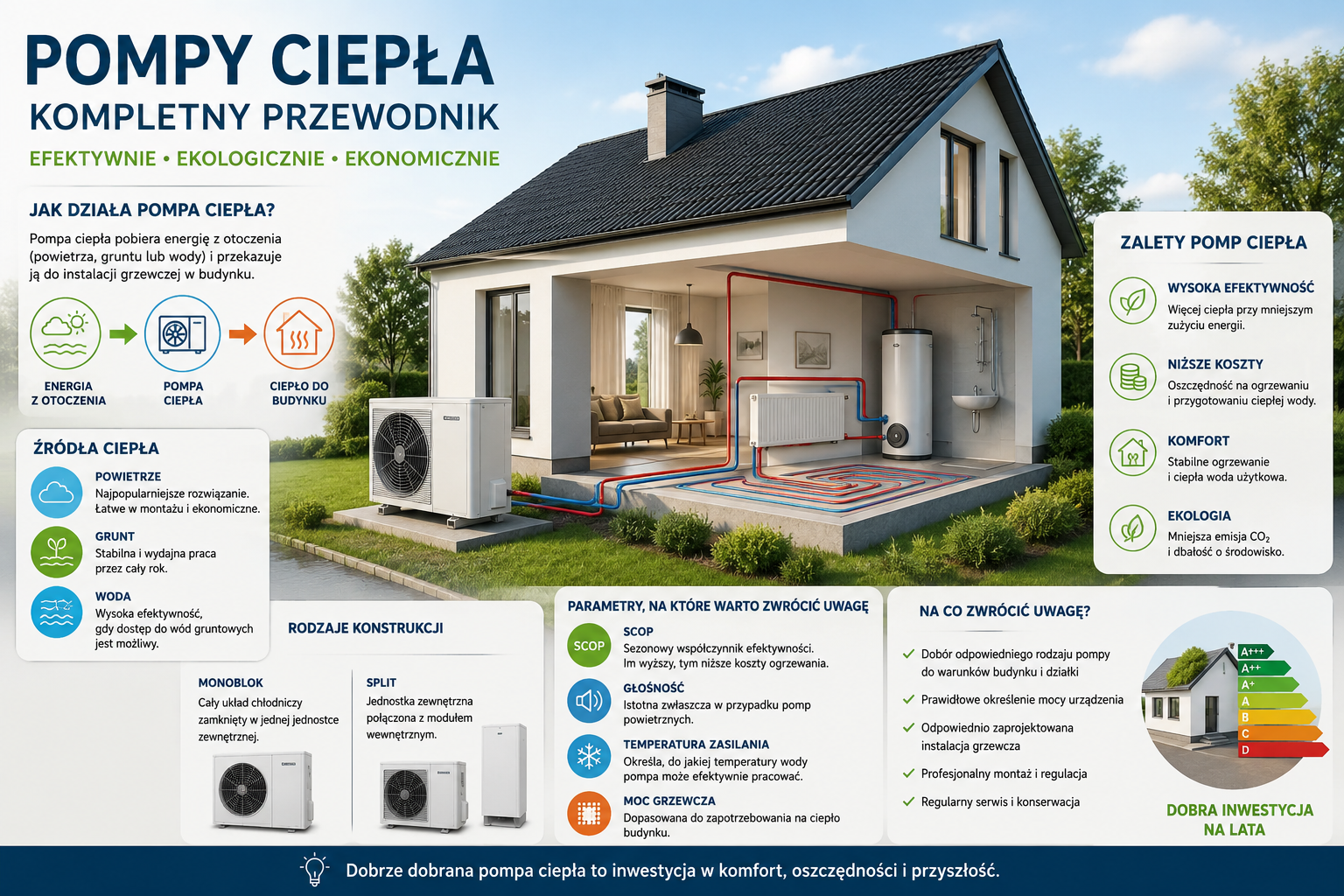

zdj.wygenerowane przez AI
